PESANTE |
Caratteristiche principali |

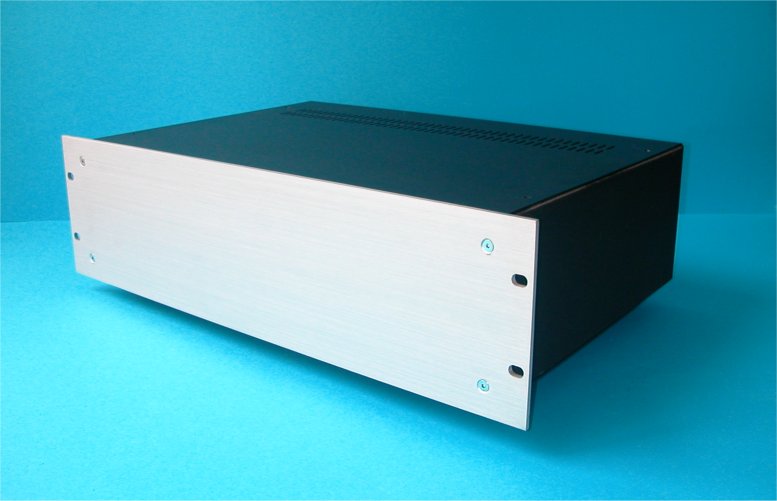

Frontale 4mm Argento |

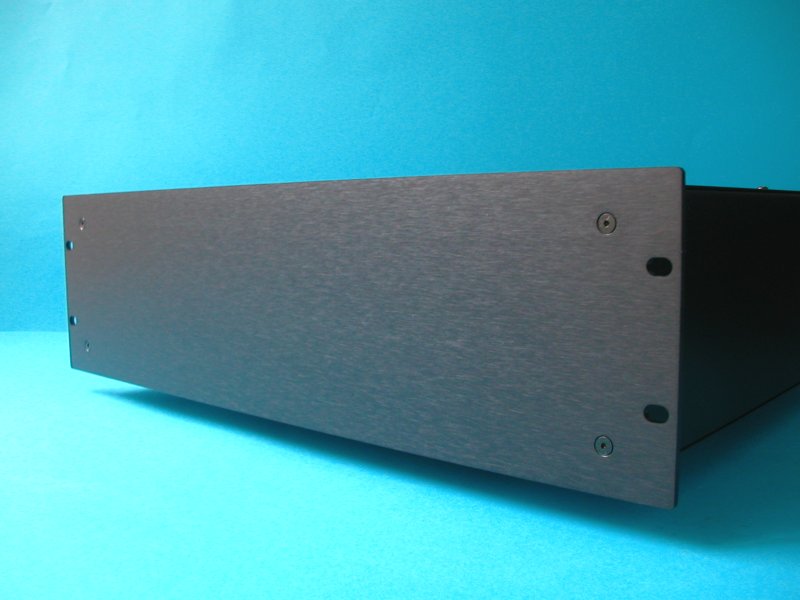

Frontale 4mm Nero |

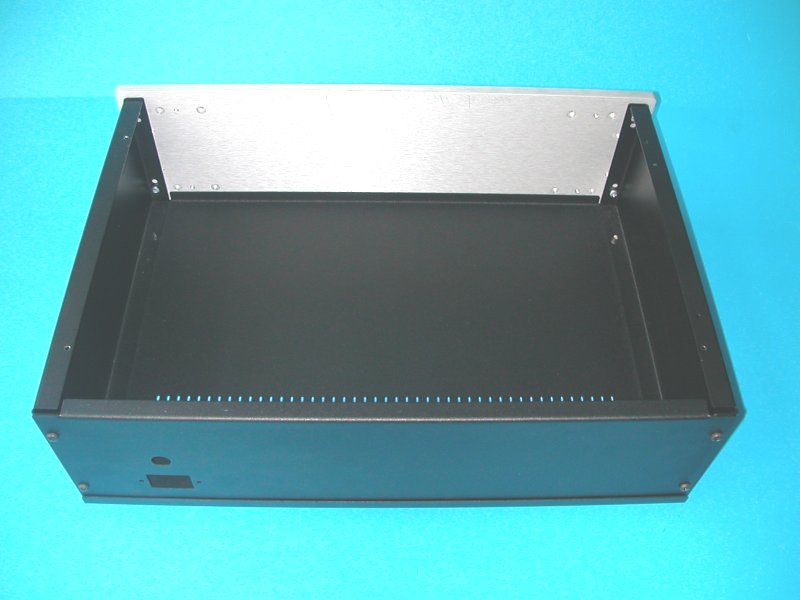

Vista dell'interno |

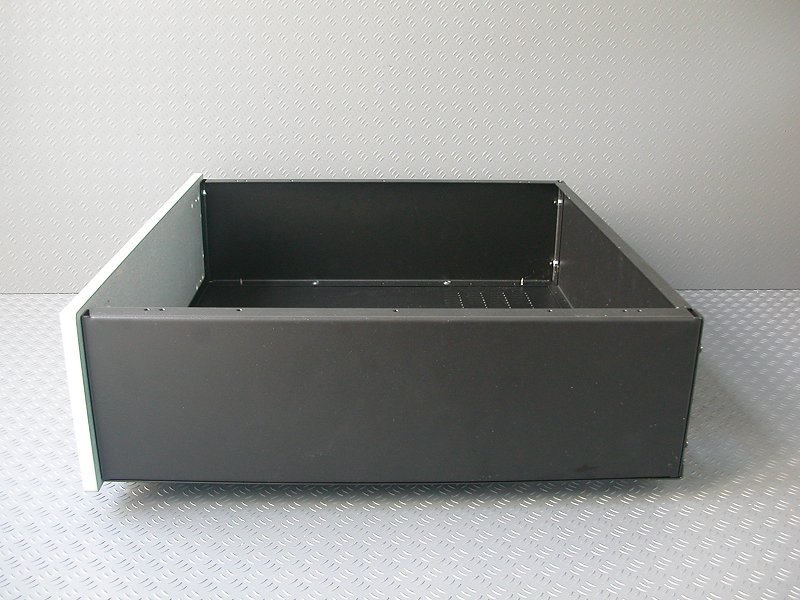

Vista laterale |

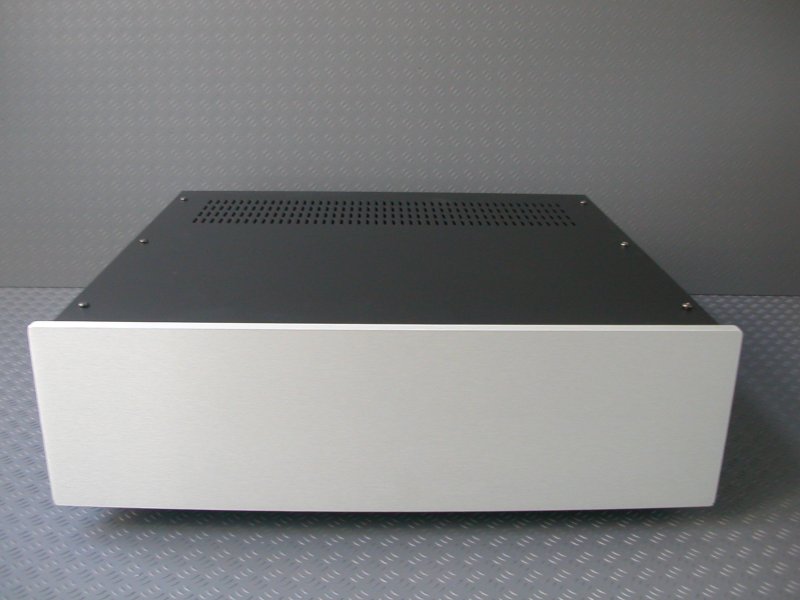

Vista frontale |

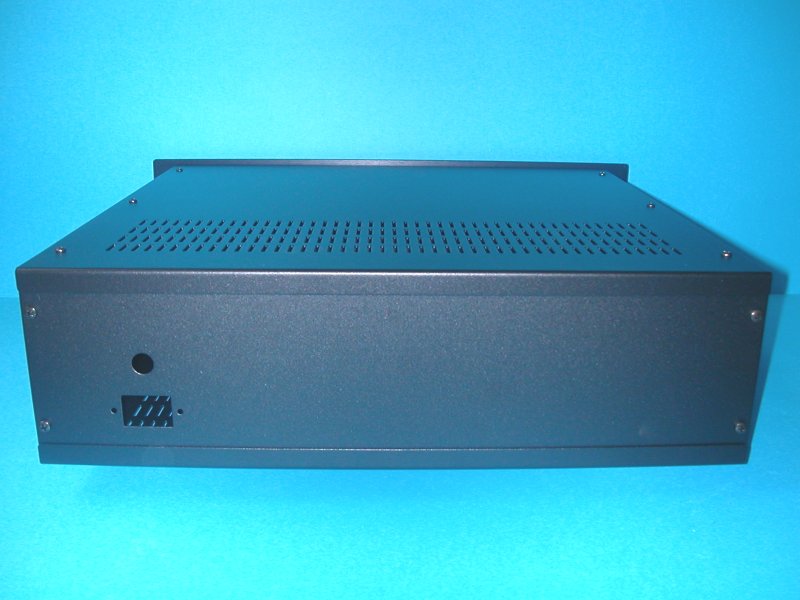

Vista posteriore |
Scarica qui il manuale con la procedura di montaggio. ( In preparazione) |

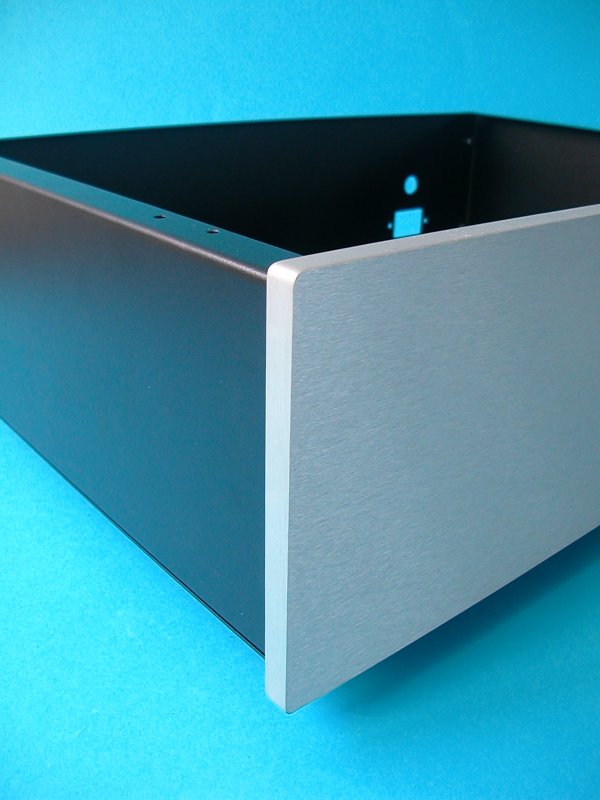

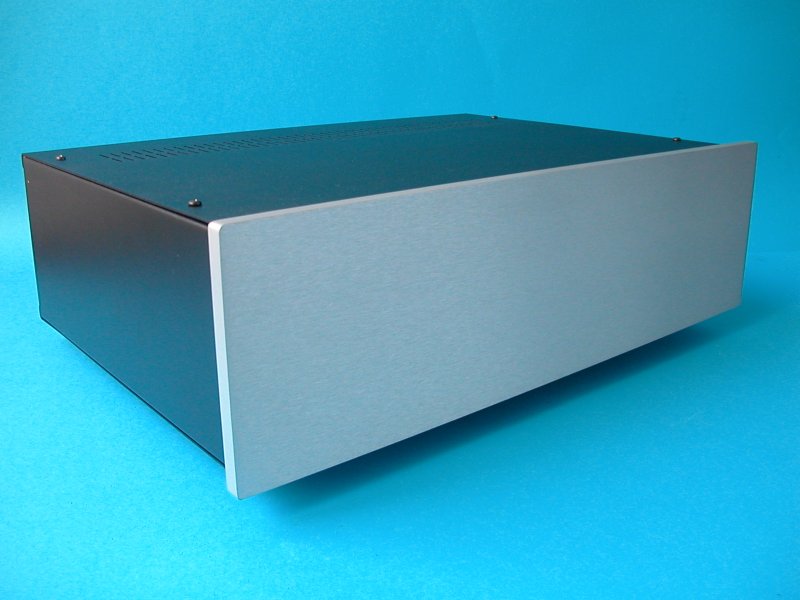

Frontale fresato da 10 mm |
3U 120mm |
2U 80mm |

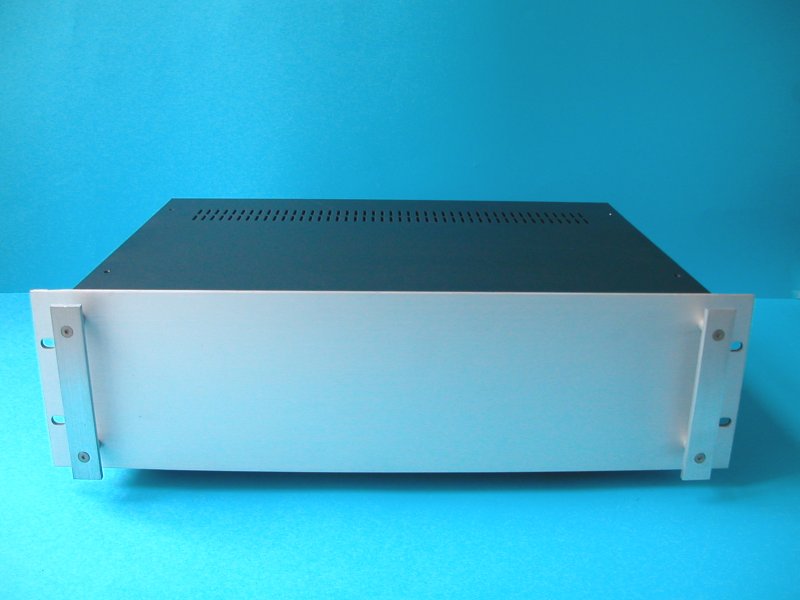

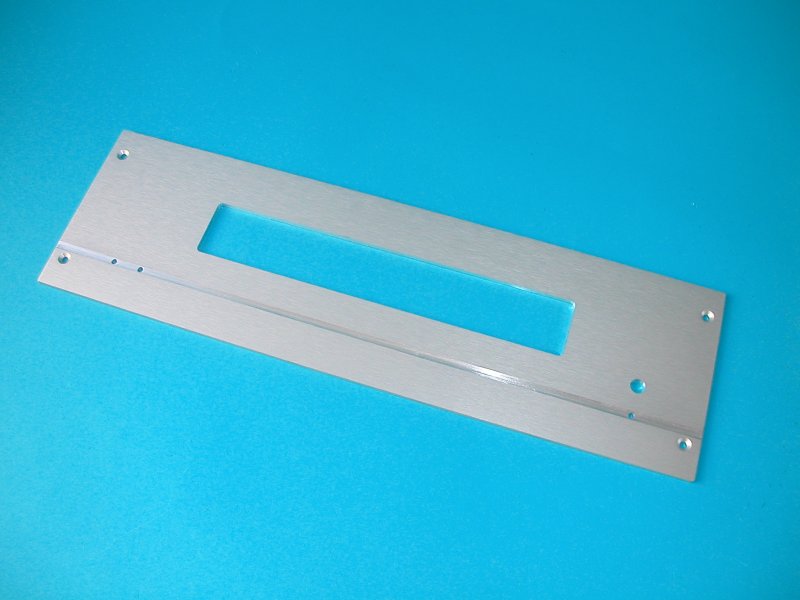

Esempi di lavorazioni a disegno |
2 profondità9 |
435 x 300 |
435 x 400 |
Composto dalle seguenti parti: Frontale in alluminio 40/10 satinato e ossidato bianco oppure nero, con bordi pallinati e spigoli leggermente arrotondati per evitare graffi o tagli durante in montaggio; Larghezza del corpo 435 mm; 2 fianchi in ferro 1 mm di spessore verniciati nero grinzo antigraffio; 2 coperchio in ferro 1 mm di spessore verniciati nero grinzo antigraffio; Un retro in ferro 1 mm di spessore verniciato nero grinzo con una foratura a pozzetto per presa V.D.E ed un foro diametro 13 per fusibile. Oggi è disponibile frontale fresato in alluminio di spessore 10 mm nei colori argento e nero. |
4U 165mm |
5U 210mm |
La Serie Pesante, sono contenitori robusti molto richiesti per le dimensioni adattabili
ai più svariati progetti, quali trasmettitori FM, impianti per discoteche,
alimentatori, strumenti di laboratorio, impianti audiotelevisivi, computer a
rack e impianti hi-fi, etc.. |
2U 3U 4U 5U |
Inoltre è disponibile una base interna, fornita a parte, cod.01/05, che viene fissata
solidale ai pannelli laterali sulla quale fissare i componenti. |
* Altezza utile interna. |
* |
* |
* |
* |

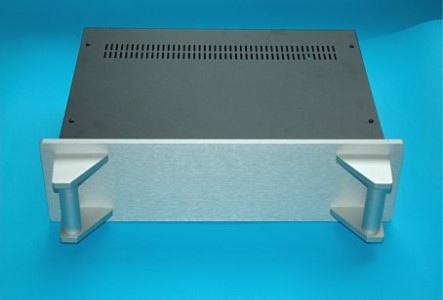

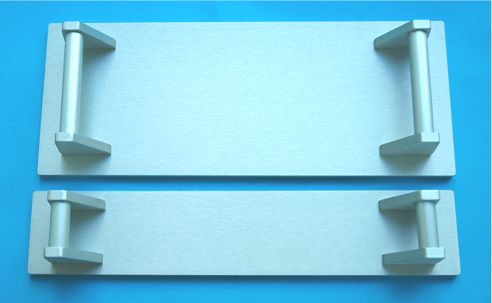

Diversi modelli di maniglie sono disponibili per la serie pesante. |

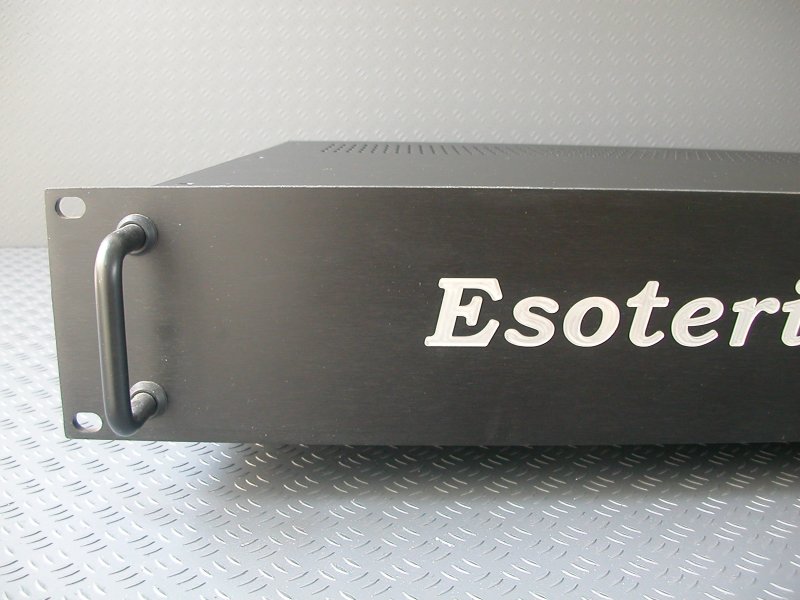

Personalizzazione del frontale. |
*Le maniglie nella foto sono un optional. |
