Tutti i marchi sono registrati dai rispettivi proprietari.

1) Apertura scatola e disposizione componenti.
2) Montaggio pannello posteriore.
3) Montaggio pannello anteriore.
4) Montaggio motherboard e alimentatore.
5) Montaggo modulo dvd/hdd.
6) Montaggio modulo 3 hdd.
8) Montaggio frontalino alluminio per dvd.
7) Completare assemblaggio e montaggio coperchio.
1a - Aprire la scatola ed estrarre il pannello frontale in alluminio.
1b - Estrarre il contenuto della scatola usando le comode maniglie.
1c - Estrarre il coperchio.
1d - Estrarre il cartonato con il modulo dvd e il modulo 3 hdd.
1e - Estrarre il corpo e il pannello posteriore.
1f - Aprire la scatolina contenente il kit viti, il kit Usb 2.0, le piastrine copri slot, il frontalino e il pulsante dvd. (nel modello MD21 ci saranno anche i tappi 5" 1/4 in alluminio e plexiglass nero trasparente)

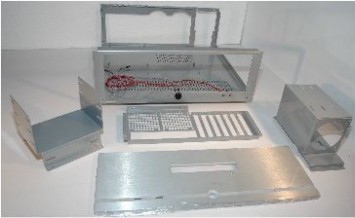

1g - Disporre il contenuto per iniziare il montaggio.
2a - Prendere il pannello posteriore e montare le ventole da 80mm in Vs. possesso ricordandovi di usare anche i gommini smorzanti in dotazione in tutti i nostri contenitori.
2b -  Fissare il pannello con le ventole giÓ montate al corpo.
3a - Prendere il pannello frontale di alluminio e tolta la protezione di plastica appoggiarlo delicatamente su una superficie piana.
3b - Prendere il kit Usb 2.0 e fissatelo sulla parte interna del frontale.
3c - Prendere il pannello frontale con il kit usb montato e fissarlo al corpo.
3d - Prendere il pulsante dvd e fissarlo con piccolo pezzetto di scotch (operazione che facilita l'assemblaggio) nella sua sede facendo attenzione che abbia un minimo di mobilitÓ avanti e indietro.
4a - Installare la piastra madre in Vs. possesso.
4b - Installare l'alimentatore in Vs. possesso.
4c - Collegare i cavi tra alimentatore e piastra madre.*
4d - Collegare i cavi usb 2.0 del frontale sulla piastra madre.*
5d - Collegare i cavi dei led e del pulsante sulla piastra madre.*

* Seguire le indicazioni del manuale della piastra madre in Vs. possesso.
5a - Prendere il Vostro hard disk e montatelo sul modulo dvd.
5b - Fissate al corpo il modulo dvd con l'hard disk montato inserendo le viti da sotto.
5c - Montate sul modulo dvd giÓ fissato al corpo il Vostro lettore/masterizzatore di dvd senza stringere fino in fondo le 4 viti di fissaggio.
5d - Far scorrere il dvd fino ad appoggiarlo contro il pannello frontale in modo che il pulsante dvd precedentemente fissato mantenga la mobilitÓ avanti/indietro e conteporaneamente quando schiacciato prema il pulsante di apertura incorporato nel lettore dvd.
6a - Prendere il modulo 3 hdd e la ventola da 80mm o 90 mm in Vs. possesso. Montatela ricordandovi di usare anche i gommini smorzanti in dotazione in tutti i nostri contenitori.
6b - Montate sul modulo fino a 3 hard disk.
6c - 5b - Fissate al corpo il modulo 3 hdd con la ventola e gli hard disk montati inserendo le viti da sotto.
7a - Completare l'assemblaggio montando le schede negli slot.*
7b - Fissare le piastrine a coprire gli slot non utilizzati.
7b - Completare il collegamenti dei cavi*
7c - Prendere il coperchio e montatelo sul corpo fissando con le viti in dotazione.

  * Seguire le indicazioni del manuale dei componenti / schede in Vs. possesso.
8a - Una volta fissato il coperchio al corpo, collegare l'alimentazione e accendere il pc.
8b - Premere il pulsate dvd sul frontale di alluminio e far fuoriuscire il cassetto del dvd.
8c - Togliere il frontalino originario in plastica.
8d - Far rientrare il cassetto del dvd nella sua sede e spegnere il pc.
8e - Prendere il frontalino in alluminio in dotazione con i nostri contenitori e togliere la pellicola che copre la parte adesiva.
8f - Posizionando il case in una posizione comoda montare il frontalino in alluminio perfettamente centrato nel foro.
8g - Tenere premuto per qualche secondo per facilitare il fissaggio.
8h - Accendere il pc e verificare il corretto funzionamento del meccanismo di apertura e chiusura del cassetto dvd.*

* in caso di problemi ripetere l'installazione dei punti 3d e 5d e sempre a coperchio montato ripetere la fase 8.
ISTRUZIONI MONTAGGIO
MD 11 21 HD  Rev.0
